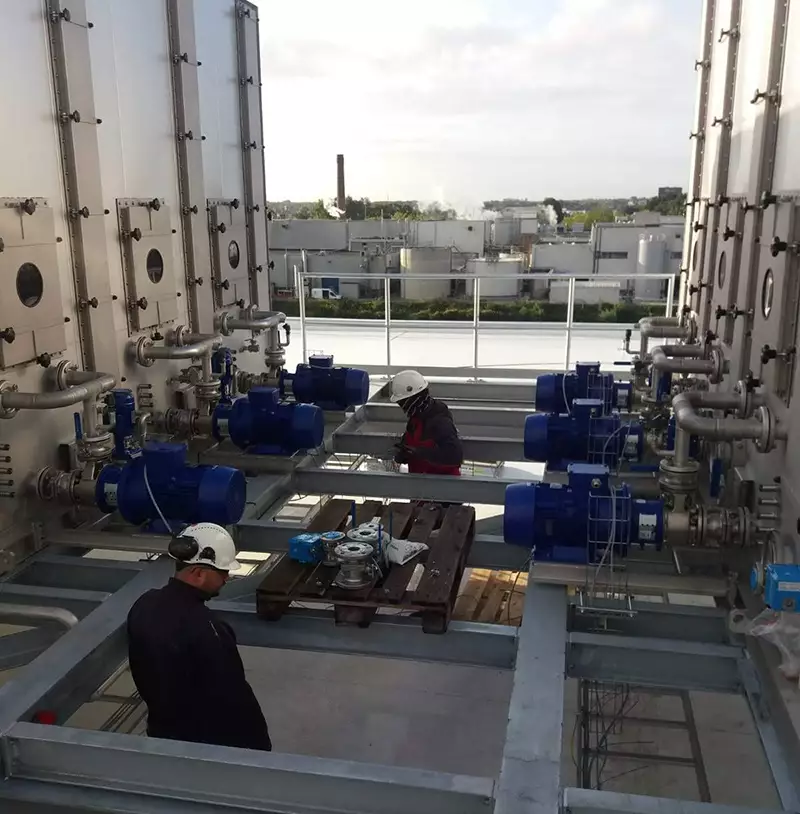

NH3-Wäscher zur Entfernung von Ammoniak und VOC

Der Gegenstromwäscher besteht aus einem horizontalen, rechteckigen Gehäuse aus AISI 316L, das in Strömungsrichtung gesehen aus drei hintereinander angeordneten Waschsektionen besteht, in denen eine Lösung aus Schwefelsäure und Natriumhypochlorit, dann Natronlauge und schließlich neutrales Waschwasser versprüht wird. Alle drei Sektionen sind baulich identisch. Jede Sektion ist mit mehreren nacheinander angeordneten Sprüharmen ausgestattet, an denen verstopfungsfreie Düsen angebracht sind, um ein langes Sprühbild zu erhalten.

Sektion 1: Oxidative Waschsektion (säurekorrigiert)
Säurekorrigierte Waschsektion (Schwefelsäurelösung) zur Neutralisierung von Ammoniak und Aminen, ergänzt durch eine Natriumhypochloritlösung zur Oxidation der (geruchsbildenden) Elemente. Die Chemikalien werden im integrierten Puffertank dosiert, der pH-Wert, der Wert des freien Chlors und die Leitfähigkeit des Waschwassers werden in der Presse der Pumpe gemessen, so dass die erforderliche Menge an Natriumhypochlorit automatisch dosiert wird. Bei Bedarf wird Schwefelsäure zur Regulierung des pH-Wertes zudosiert.

Abschnitt 2: Alkalische Waschsektion
Basische Waschsektion, die strukturell mit der ersten Wachssektion identisch ist, mit Natronlauge zur Neutralisierung der säurebildenden Bestandteile und zur Entfernung von freiem Chlor, das eventuell aus der vorherigen Sektion mitgeführt wurde. Die Chemikalien werden in den integrierten Puffertank dosiert, der pH-Wert und die Leitfähigkeit des Waschwassers werden in der Presse der Pumpe gemessen. Anhand dieser Messwerte wird automatisch die erforderliche Menge an Natronlauge in den integrierten Puffer der Waschsektion dosiert.

Abschnitt 3: Neutraler Teil
Waschsektion, die strukturell identisch mit der ersten und zweiten Waschsektion ist, mit sauberem Waschwasser für eine abschließende Erfassung/Absorption von wasserlöslichen Gaspartikeln und eventuellen Dämpfen aus den vorherigen Waschsektionen.

Verpackungssystem

• Gehäuse aus Edelstahl 316
• Siemens S7-1500 SPS im Behälter
• BRL-akkreditiertes Dosiersystem
• Zentrifugalpumpen
• KSB Kreiselpumpen
• Endress + Hauser Instrumentierung
• ECON-Ventile
