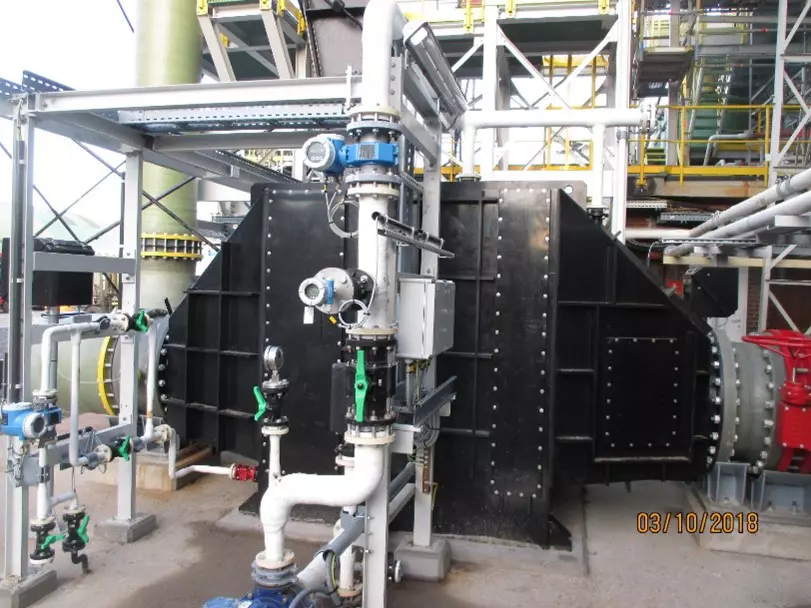

Säurewäscher für eine Düngemittelanlage

Gasseitige Konstruktion des Wäschers:

• Sprühbereich zur Befeuchtung und Reinhaltung des Gleichrichters. In der Sprühsektion werden Vollkegel-Sprühdüsen verwendet, die die gesamte Oberfläche besprühen, so dass mitgeführte Partikel die Profile des Gleichrichters nicht verunreinigen können. Die Sprühdüsen sind mit der Pumpe der Waschsektion verbunden, so dass die Bauteile sofort ausgewaschen werden. Der Sprühbereich ist mit einer Inspektionsluke ausgestattet.
• Gleichrichter, zur Laminierung des Gasstroms. Der Gleichrichter besteht aus Kassetten, in denen Profile so montiert sind, dass sie zur Inspektion und eventuellen Reinigung leicht demontiert werden können. Ein Gleichrichter ist notwendig, da der einströmende turbulente Luftstrom nicht gereinigt werden kann.
• Waschbereich, in dem das Waschwasser in einem geschlossenen Kreislauf geführt wird. Die Waschsektion ist mit einer Inspektionsluke ausgestattet. Die Waschsektion besteht aus Hohlkegelspritzdüsen, die teilweise im Gleich- und Gegenstrom montiert sind. Die Sektion ist mit mehreren Sprüharmen ausgestattet, die hintereinander montiert sind, um ein langes Sprühbild zu erhalten. Die Sektion ist so konstruiert, dass die Düsen aufgrund ihrer gemeinsamen großen Durchflussmenge das Innere der Waschsektion intensiv durchspülen. Die Düsen sind mit einem überlappenden Sprühbild auf mehreren Sprührohren hintereinander angebracht, wodurch ein sehr intensives Reinigungssystem entsteht. Das bedeutet, dass das verunreinigte Gas die Spritzstrecke nicht passieren kann, ohne befeuchtet und gereinigt zu werden. Auf eine Packung kann somit gänzlich verzichtet werden, so dass der Druckverlust sehr gering ist und vor allem auch gering bleibt. Im integrierten Puffertank muss der pH-Wert der Waschflüssigkeit gemessen werden. Anhand dieser Messwerte muss das Waschwasser versprüht und Frischwasser nachgefüllt werden.
• Doppeltropfenabscheider als Feinabscheider, zur Entfernung der mitgerissenen Tropfen. Dieser besteht aus Kassetten, die zur Inspektion und eventuellen Reinigung leicht demontiert werden können. Die Tröpfchenabscheiderkassetten sind in einem Schienensystem im Wäscher montiert. Sie zeichnen sich durch einen geringen Druckabfall, hohe Flüssigkeitsbelastung, Verstopfungsunempfindlichkeit und ein großes Geschwindigkeitspotenzial aus, so dass die Strömungsfläche des Wäschers relativ klein gehalten werden kann. Die Kassetten, in denen die Profile montiert sind, sind kompakt gehalten (geringes Gewicht), so dass sie über eine Zugangsluke leicht entnommen werden können. Wenn die Schaufeln im Laufe der Zeit gereinigt werden müssen, kann dies sehr einfach durch Herausnehmen der Kassetten und Reinigen mit einer Hochdruckspritze erfolgen.
