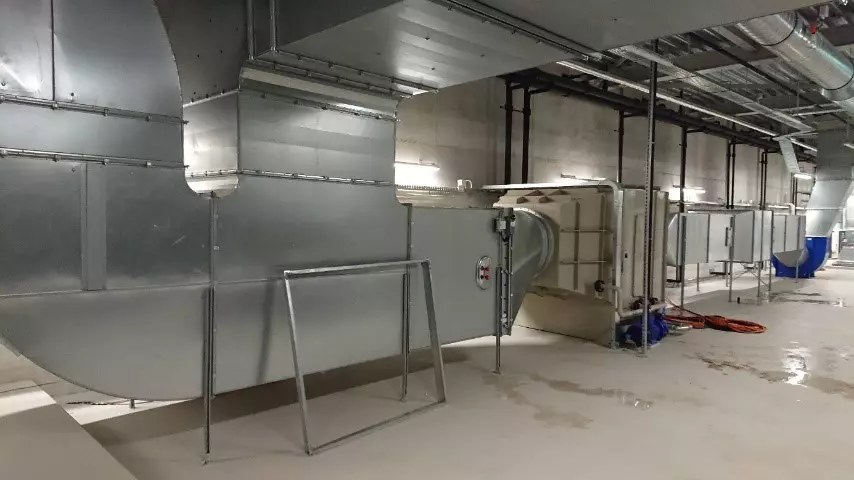

Schrubber zum Entfernen von Feinstaub

Ein maßgefertigter horizontaler offener Waschwäscher aus Polypropylen. Der Wäscher arbeitet nach einem sogenannten Closed-Loop-System, bei dem die aus Wasser bestehende Waschflüssigkeit über sehr feine Sprühdüsen gepumpt wird. Die Waschflüssigkeit wird auf der Grundlage der Schmutzbelastung in einem zu bestimmenden Zeitintervall abgelassen, und Wasser wird automatisch nachgefüllt, um den Waschwasserpegel aufrechtzuerhalten.

Der Schrubber ist für eine Innenaufstellung konzipiert. Der Wäscher besteht aus einem rechteckigen Gehäuse mit Gleichrichter, einer Waschsektion mit integrierter Waschflüssigkeitssammlung und einem Tropfenfänger. Der Wäschebereich ist mit einer Zugangsluke ausgestattet. Als Waschflüssigkeit für den ersten Waschabschnitt kann eine neutrale Waschflüssigkeit verwendet werden. Der Wäscher ist in Strömungsrichtung gesehen aus folgenden Abschnitten aufgebaut:

• Sprühbereich zum Benetzen und Sauberhalten des Gleichrichters. In der Sprühsektion werden tangentiale Volligel-Sprühdüsen verwendet, die die gesamte Oberfläche besprühen, damit mitgeführte (Staub-) Partikel die Lamellen des Gleichrichters nicht verunreinigen können. Die Sprühsektion ist mit einer Inspektionsluke ausgestattet.
• Gleichrichter, zum Laminieren des Gasstroms. Der Gleichrichter besteht aus Kassetten, in denen Lamellen montiert sind, damit sie zur Inspektion und eventuellen Reinigung leicht demontiert werden können. Ein Gleichrichter ist notwendig, um den einströmenden turbulenten Luftstrom zu laminieren, da sonst der Luftstrom nicht gereinigt werden kann.
• Waschstrecke, bestehend aus tangentialen Hohlkegel-Sprühdüsen, von denen die Hälfte für die meisten Cremes und die andere Hälfte im Gegenstrom montiert sind. Die Sektion ist mit mehreren Sprüharmen ausgestattet, die hintereinander montiert sind, um einen langen (er) Sprühweg zu erhalten. Die Sektion ist so konstruiert, dass die Düsen aufgrund ihrer gemeinsamen großen Durchflussmenge gleichzeitig auch das Innere der Waschsektion gut spülen. Die Düsen werden mit überlappendem Sprühbild an mehreren Sprührohren hintereinander montiert, wodurch ein sehr intensives Reinigungssystem entsteht. Dadurch kann das verunreinigte Gas die Sprühstrecke nicht ohne Befeuchtung und Reinigung passieren. Dadurch erübrigt sich eine sogenannte Füllkörperpackung vollständig, so dass der Druckverlust äußerst gering ist und vor allem gering bleibt. Die Waschsektion ist mit einer Inspektionsluke ausgestattet.
• Feinabscheider, zum Entfernen der mitgerissenen Tröpfchen. Der Feinabscheider ist aus Kassetten aufgebaut, so dass diese zur Inspektion und eventuellen Reinigung einfach demontiert werden können.
